EUsoft air?
中國授權合作公司及技術中心:南京國電環??萍加邢薰?/strong>
聯系電話:13601104395 13910316169
EUsoft air?所有風量虛擬測量系統
對空氣流量進行控制
●精準可靠的風量測量;
●硬件需求低,無需維護;
●提高鍋爐的可操作性和可控性;
實現風量的自動控制
高效且優質的控制過程要求過程信息既精準又可靠。對于電廠鍋爐來說,風量的分布信息尤為重要:由于在每個燃燒器內風和煤的有效混合對效率、排放和燃燒質量具有重要影響,因此獲取完美無缺的風煤混合是必須達到的目標。當在整個鍋爐應用常規的風量測量系統時,常會(huì )遇到固有的限制條件:不僅因為其費用昂貴并且維護成本極高,更重要的是,其測量精度及穩定性無法滿足整個運行范圍的要求。開發“風量虛擬測量系統”的初衷是為了得到新一代的虛擬傳感器?!帮L(fēng)量虛擬測量系統”實質上是一套智能軟件,它利用DCS現有的數據為鍋爐運行連續提供所有風量信息。
優點
●可靠且精確
●無需過高硬件需求
●無需維護
●提高燃燒可控性
●提高可用性和靈活性
●可在早期發現錯誤

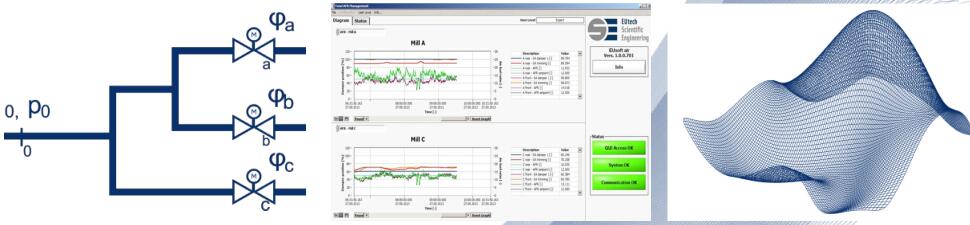

圖視化
●耐用的風量測量
●基于物理系統模型
●高敏感度與高動態
●改變冗余數據處理
●擴展了傳統測量概念
●獨立的平臺
●無縫整合于DCS

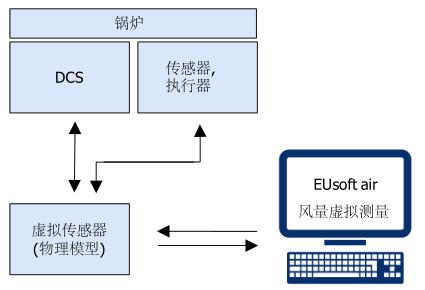

“風量虛擬測量”的系統結構
優泰克科技工程有限公司 簡介
優泰克(EUtech)科技工程公司成立于1999年,總部位于德國西部亞琛市。公司成立之初就以世界著名的EUsoft air? 所有風量虛擬測量系統亞琛工業大學為技術合作方,奠定了公司在試驗臺建設、仿真、自動化、測量以及智能燃燒領域的技術領先地位。并且為德國第一臺超超臨界百萬機組尼德豪森電廠G機組解決了許多生產中遇到的實際問題。公司以建模方法構建一二次風測量系統,并且以測量-控制-優化三個步驟為技術路線,成功開發出“電子噴射”燃燒控制系統,成為世界上為數不多的“智能燃燒”系統集成商。
中國授權合作公司及技術中心:南京國電環??萍加邢薰?/strong>
聯系電話:13601104395 13910316169

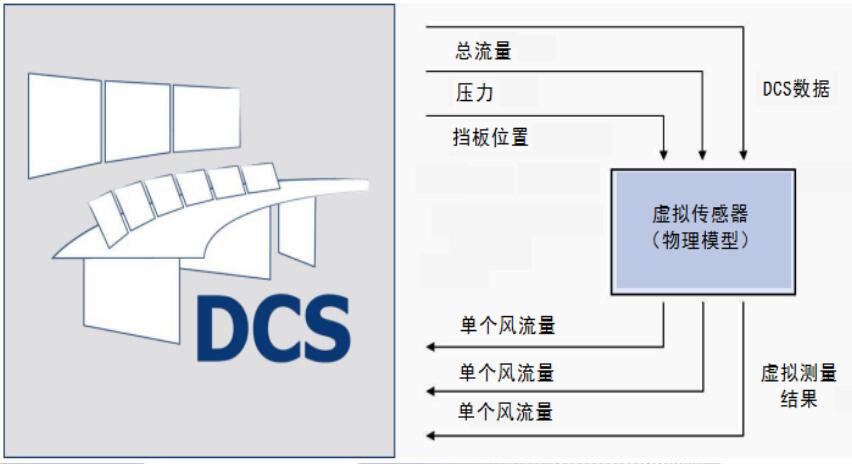

虛擬傳感器
“風量虛擬測量系統”中的虛擬傳感器并不以實物存在,而是轉換成軟件的傳感器。這些傳感器從其它可用的數據源如DCS中計算出測量讀數。一個基本的物理電廠模型強化因果關系。
●獨立平臺
●單獨應用或結合到
●有數據系統接口
EUsoft air?風量虛擬測量
驗證的概念
下一代的虛擬傳感器 — “風量虛擬測量”基于電廠流體管網即管道、分叉、風門、風機等的特別構造建立物理模型。因此,“風量虛擬測量”與各種數字化為主體的黑箱辨識系統如神經網絡(luò )有很大區別。它的物理結構能確保內在的穩定性和可信度,并且能實時自動調整?!帮L(fēng)量虛擬測量”不需要維護,不但具有相當高的精度而且高度可靠。不需要做準備工作現場實施立即就可進行。

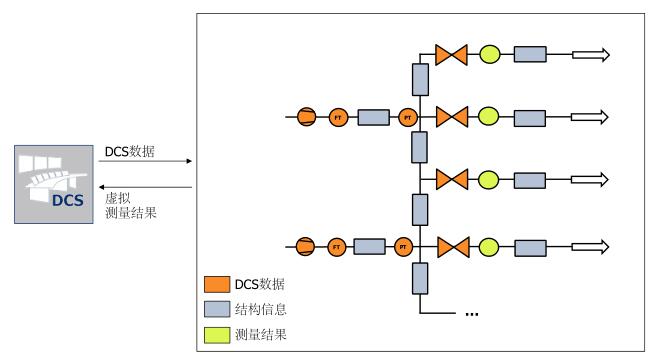

概念結構
虛擬風量測量
為保證最好的測量結果,“風量虛擬測量”的應用僅限于一個已建成的結構中:首要步驟是把一臺磨煤機的所有風量都建立模型,然后檢驗結果。結果驗證成功后,對剩下磨煤機的風量建立模型,隨后應用到DCS系統。

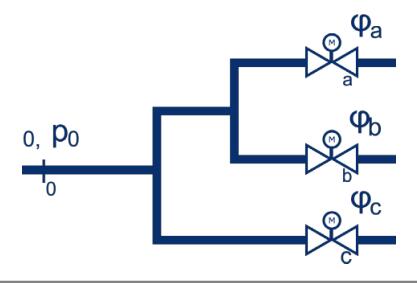

氣體動力結構

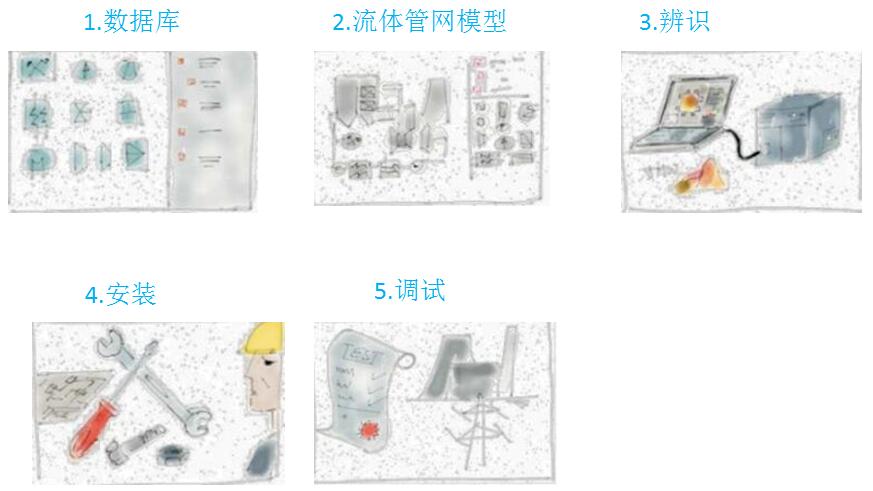

標準化方法
流體管網模型的構建是來源于根據工藝管道及儀表流程圖中的所有系統部件數據庫。采用電廠的歷史數據對模型進行辨識和檢驗。接下來,把虛擬傳感器集成到DCS的結構中,然后進行系統調試并檢驗結果。
標準方法
無縫結合
虛擬傳感器的設計是以一個功能強大的PLC為基礎。虛擬風量的測量值通過一個數字接口即Modbus TCP或PI服務器為測量系統輸入信號,并且通過模擬接口為測量系統輸出信號,以默認方式傳送到控制系統。如果有需要,測量系統可以全部配置模擬端口。

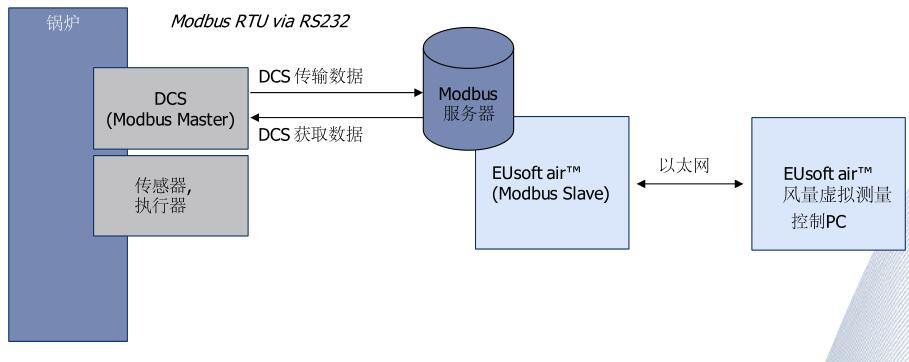

建立通訊
系統參數
●強大的PLC(CX2020-System)
●實時能力
●數據和通訊模塊
●系統監控模塊
●屏幕和鍵盤端口,用于快速在線維護和診斷
●遠程維護入口
輸入
- Modbus TCP
- DCS(服務器)
- 風量軟測量系統(客戶端)
- 4個數字端口
●輸出
- 16個模擬端口

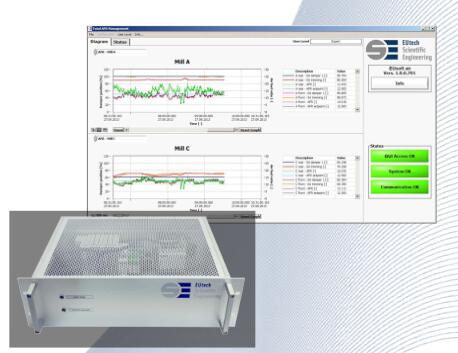

控制單元和圖形化用戶界面
“風量虛擬測量”可為電廠提供可靠而精準的風量數據。一般來說,它能測量電廠鍋爐上的所有風量。也有可能測量每個燃燒器的單獨風量。另外,在一定條件下,可發現風量泄露故障及確定風量特性曲線。
“風量虛擬測量”已成功應用在很多個燃煤火力發電廠。這些虛擬傳感器有助于發現并糾正調錯的風量。能替換有缺陷的風量測量裝置。與手工測量(如皮托管)結果相比,具有非常接近的效果。

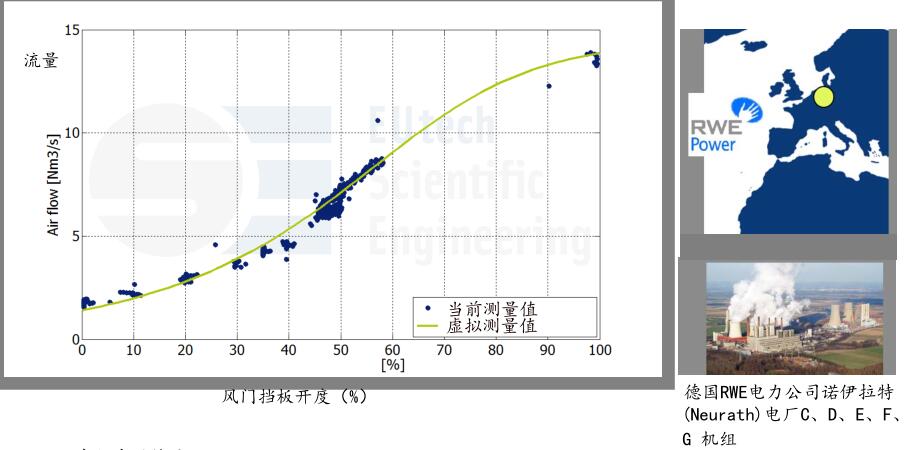

實際應用結果
