在線測量煤粉質量流量
●連續測量煤粉流量
●可靠與堅固的技術
●提高燃燒效率
空燃比對燃燒過程影響極大。它不但影響著火點、燃燒效率、飛灰含碳量及排放水平,同時也影響結焦和積灰。為了提高燃燒質量和鍋爐性能,有必要提供每個煤粉管內的煤粉流量在線數據。煤粉流量測量系統”是在線測量系統,用于動態監測和調整煤粉流量。它以非插入式微波傳感器為基礎,連續測量煤粉管內的煤粉質量流量和流速,同時定量計算煤粉管之間的煤粉分配偏差。通過與“空燃比管理系統”相結合,“煤粉流量測量系統”能調整燃燒器中的空燃比。
優點:
●煤粉流量調平
●降低煤耗
●降低飛灰含碳量、排放和結焦趨勢
●提高效率
●非干擾式測量
●適用于各種粉狀燃料,如煙煤、褐煤及生物質燃料。

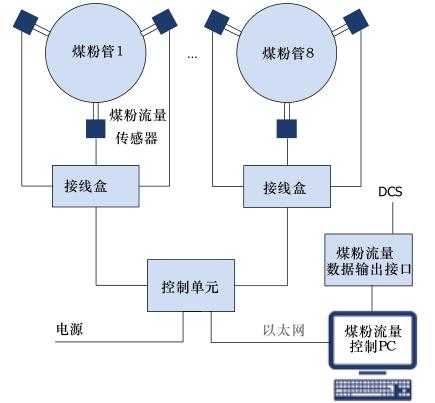

圖1. 煤粉流量測量系統構成
實時煤粉流量測量
●當前工況下煤粉質量流量的讀數
●高度敏感度和動態特性
●與煤質煤種無關
●易于在已有電廠改造
●燃燒優化的基礎
●與DCS系統的無縫對接
●經過美國電科院試驗
●既可提供固定式也可提供便攜式系統
●世界上超過1200個安裝測點
優泰克科技工程有限公司 簡介
優泰克(EUtech)科技工程公司成立于1999年,總部位于德國西部亞琛市。公司成立之初就以世界著名的亞琛工業大學為技術合作方,奠定了公司在試驗臺建設、仿真、自動化、測量以及智能燃燒領域的技術領先地位。并且為德國第一臺超超臨界百萬機組尼德豪森電廠G機組解決了許多生產中遇到的實際問題。公司以建模方法構建一二次風測量系統,并且以測量-控制-優化三個步驟為技術路線,成功開發出“電子噴射”燃燒控制系統,成為世界上為數不多的“智能燃燒”系統集成商。
中國授權合作公司及技術中心:南京國電環??萍加邢薰?/strong>
聯系電話:13601104395 13910316169
傳感器
“煤粉流量測量系統”的傳感器具有不同類型的設計,每種類型都與特定的運行條件相匹配(高/低壓力、高/低溫度)。模塊化的設計能輕易滿足您的每個應用場合。
接線盒
“煤粉流量測量系統”的接線盒位置靠近煤粉管上的流量傳感器。接線盒收集到煤粉管上流量傳感器的信號后傳給測量系統的控制單元。
●數據采集
●傳感器與控制單元的連接
●簡單而快速的安裝
●模擬信號輸出或地址總線通訊
圖6. 應用在一個煤粉管上的接線盒 圖7. 接線盒
規格
型號 ECF - CB
尺寸 149 x 220 x 66 mm
重量 IP65
防護等 1 kg
控制單元
有/無煤粉流動的檢測(FNF)
用 型傳感器監測煤粉管內煤粉的流動,傳感器控制單元提供電源和狀態信號。
收益
●堅固的設計和有效的功能
●容易使用
●軟件支持的組態
圖8. 型控制單元
規格
型號 ECF - CU - FNF
電源 110 - 240 V AC
輸出信號 2 x n.o., 2 x n.c.
防護等級 IP66 / NEMA 4
尺寸 150 x 150 x 200 mm
控制單元
“煤粉流量測量系統”控制單元監測并讀取所有與其相連的流量傳感器的數據。數據經過存儲、運算以后,用OPC服務器或AO接口(模擬輸出接口)經過以太網輸送給DCS系統。模塊化的設計使整個測量系統非常容易與特定電廠的設備布置進行匹配。為了更方便使用“煤粉流量測量系統”的控制單元,也可以選擇移動式設備。
●控制單元全部在一個機柜內
●最多8個控制單元編成一組
●通過以太網/模擬信號與D C S連接
●控制柜內可配置空調
規格
型號 ECF - S - CU - M/S
電源 100 - 240 V AC
功率 2,200 - 3,400 W
尺寸 2,200 x 800 x 600 mm
防護等級 IP55
圖9. 控制單元
控制PC
為了在固定系統上運行“煤粉流量測量系統”的軟件,優泰克公司提供一臺計算機工作站。
●Lenovo Think 聯想計算機工作站或相似的型號
●Intel Xeon E3-1225 3,1GHz或相似型號
●4 GB RAM內存
●Windows操作系統
●120/230 V (50/60 Hz)電源
圖10. 控制單元(移動式)
軟件
“煤粉流量測量系統”的軟件允許全面使用測量系統的所有信息。它報告測量系統的健康狀態,開放在線和歷史數據,并允許進行磨煤機的在線及機組的運行參數調整。測量系統軟件能在PC機或筆記本電腦使用Windows 操作系統運行。
●煤粉質量流量和流速的表示
●傳感器、磨煤機和輸出組態
●生成報告
●系統狀態的顯示易于理解
●Windows操作系統
圖11. 圖形化人機接口
數據輸出接口
“煤粉流量測量系統”能根據情況提供4-20mA模擬輸出信號接口,用于與DCS系統的通訊。它的AO接口可以安裝到控制柜內,或者以19英寸抽屜式數據輸出接口的形式提供。也可以選擇OPC服務器作為與DCS的通訊方式。
●與DCS無縫結合
●立即有測量數據輸出
●易于匹配控制策略
圖12. 19英寸抽屜式數據輸出接口
便攜式測量系統
“煤粉流量測量系統”也有便攜式系統,以便于不同。場合應用。體積小巧的便攜系統能在空間狹小的地方使用,并且能在上下樓梯時攜帶以到達那些最難接近的測點位置。
●便攜式箱體
●與其它控制單元通訊或相互間傳輸數據
●以太網及USB連接
●在多臺機組或多臺磨煤機之間循環使用
圖13. 便攜式控制箱包括煤粉流量測量系統的控制用電腦
便攜式控制單元
為便攜式“煤粉流量測量系統”配套設計的控制單元安裝在一個便攜式包裝箱內。包裝箱的外表面是由高度防撞的樹脂材料制成,堅固的運輸包裝箱式的設計耐撞擊、浸泡、潮濕、腐蝕、堆放及掉落等。
規格
型號 ECF - M - CU - M/S
電源 100 - 240 V AC
功率 288 - 800 W
尺寸 500 x 625 x 336 mm
防護等級 IP 65
環境溫度 0 - 55 °C
環境空氣濕度 5 - 80 %
重量 30 kg
便攜電腦
便攜式“煤粉流量測量系統”一般都暴露在特別惡劣的高溫、高濃度粉塵環境中。為應對這種環境,選用的是堅固防塵筆記本電腦。
●型號:ECF-Control PC-M
●Panasonic Toughbook或類似型號
●Core Duo T2500 2 GHz processor或類似型號
●1,024 MB RAM installed
●Windows操作系統
●120/230 V (50/60 Hz)電源
圖14. 控制用筆記本電腦
