EUcoalvalve?
中國授權合作公司及技術中心:南京國電環??萍加邢薰?/strong>
聯系電話:13601104395 13910316169
煤粉流量調平閥
●優化的葉片幾何形狀
●易于在現有管道安裝
●專為動態調整設計
空燃比(AFR)對燃燒過程有很大影響。它影響燃燒效率和排放水平,以及結渣和結垢。
除了使用EUcoalflow傳感器測量煤粉流量并在燃燒器水平控制二次空氣外,平衡管道間的煤粉流量是優化燃燒的主要目標。
EUcoalvalve是一種可調節孔板閥,用于煤粉管道中的動態流量平衡。該閥以高精度和對管道低影響,平衡流向每個燃燒器的煤粉流量。EUcoalvalve的成功基于其卓越的設計和高科技涂層,確保了堅固的性能和最小的磨損。
EUcoalvalve可以與EUcoal傳感器和EUcontrol相結合,實現自動煤粉流量平衡。該閥門可采用手動手柄或電動氣動驅動。
優點
●連續調整煤粉流量
●在線平衡煤粉和風量(AFR)
●減少燃料消耗
●智能安裝和維護
●現有管道易于改造
●無煤粉堵塞
特點
●優化的葉片幾何形狀
●線性運行特性
●特殊耐磨涂層
●手動手柄或電動驅動
●可用于400cm到635cm的管道直徑
●裝配套件易于 EUcoalvalve系統應用
優泰克科技工程有限公司 簡介
優泰克(EUtech)科技工程公司成立于1999年,總部位于德國西部亞琛市。公司成立之初就以世界著名的亞琛工業大學為技術合作方,奠定了公司在試驗臺建設、仿真、自動化、測量以及智能燃燒領域的技術領先地位。并且為德國第一臺超超臨界百萬機組尼德豪森電廠G機組解決了許多生產中遇到的實際問題。公司以建模方法構建一二次風測量系統,并且以測量-控制-優化三個步驟為技術路線,成功開發出“電子噴射”燃燒控制系統,成為世界上為數不多的“智能燃燒”系統集成商。
中國授權合作公司及技術中心:南京國電環??萍加邢薰?/strong>
聯系電話:13601104395 13910316169
挑戰
煤粉流量的動態控制需要特殊設計的或點火的閥門,這些閥門具有高度可靠的力學性能和良好的適應性靈敏度??杖急瓤刂撇呗詫訜崞?、鍋爐和熔爐的燃燒系統的安全和經濟運行起著至關重要的作用。
電廠運行人員面臨著由空燃比控制不足引起的效率低下的情況,這會(huì )導致點火損失高、排放問題、鍋爐效率降低和材料應力降低。確保正確的空燃比值,包括調整煤粉質量流量的能力。
解決方案
EUcoalvalve應用于磨煤機后面的每根煤管。根據煤粉質量流量讀數(例如使用EUcoalflow),分別調整EUcoalvalve。這可以平衡相同層級的每個燃燒器的煤粉質量流量。
調整前 調整后
結果
EUcoalvalve是保證連續煤粉流量平衡和快速調整每個燃燒器適當空燃比的合適解決方案。這保證了鍋爐能量輸入均勻,從而實現燃燒更趨向爐膛中心。
EUcoalvalve 平衡效果
改造現有管道
EUcoalvalve的設計特別便于安裝和維護。無需為了插入閥門裝置而破壞煤粉管。
為了防止齒輪受到煤粉影響,并避免煤粉從煤管中泄漏,整個EUcoalvalve是密封的。這種設計允許在不打開齒輪箱的情況下更換磨損的葉片。此外,可以從外部輕松更換防撞桿。閥門可無級開啟和關閉。
對于閉環應用,可使用電驅動。
規范
總重 18,5 kg
環境溫度 至120 °C
環境濕度 至 80%
直徑 適應煤粉管道直徑
EUcoalvalve 組件
安裝

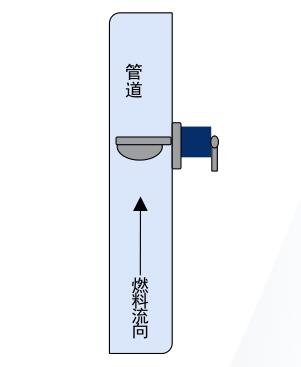

EUcoalvalve可安裝在煤粉管道周?chē)拿總€(gè)位置。安裝只需三個步驟。
性能優化設計

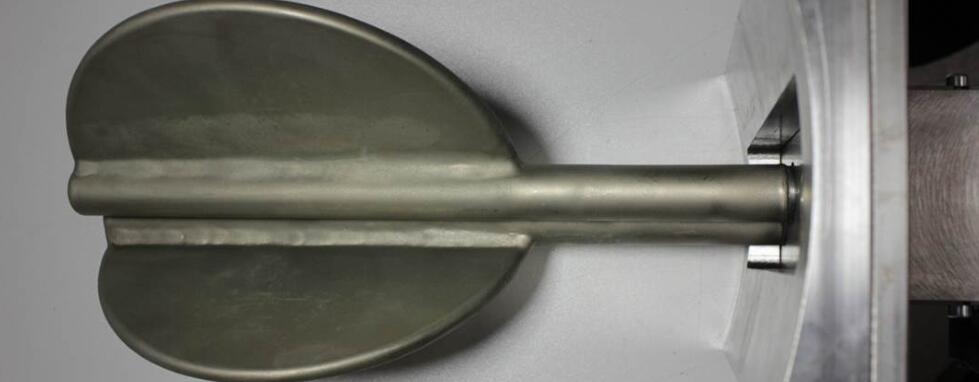

EUcoalvalve設計用于承受發電廠的惡劣運行條件。尤其是暴露在煤粉流中的EUcoalvalve,配備了低磨損材料和涂層,使用壽命長。
Ucoalvalve擁有基于綜合CFD模擬的流動優化葉片幾何結構。這種幾何結構最大限度地減少了煤粉顆粒的沖擊及其偏轉煤粉管壁。此外,葉片打開動力學特性確保了線性壓降,這有助于直接和精確的煤粉質量流量調整。

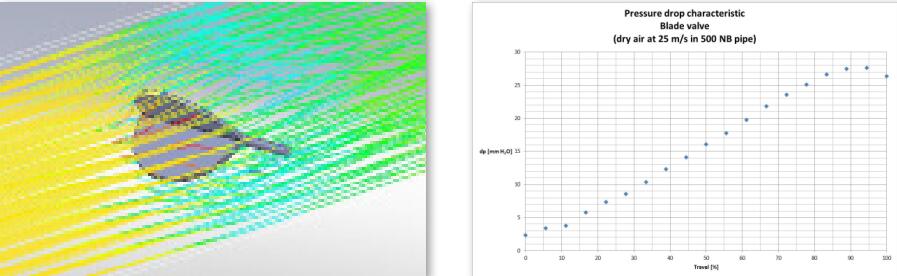

CFD 模擬 壓降曲線
維修
EUcoalvalve的設計是為了確保在長達一年甚至幾年的維護周期內保持穩定。為了檢查葉片和防撞桿的磨損狀態,可以從螺釘板上拆下塞子。用一部配有閃光燈的手機,通過檢修口拍攝照片。如果出現損壞和磨損,無需進行大量維護工作即可更換閥門部件。
易于維護
